Jak lze ponorná čerpadla použít v systémech nakládání s odpadními vodami?

Modernizace městské infrastruktury a zvyšující se složitost průmyslových procesů klade na systémy nakládání s odpadními vodami nebývalé požadavky. V srdci těchto systémů, zajišťujících bezproblémovou přepravu kontaminovaných kapalin a pevných látek, leží technologie ponorná čerpadla . Tyto specializované stroje jsou navrženy tak, aby fungovaly zcela ponořené v médiu, které čerpají, a nabízejí jedinečné výhody v účinnosti, úspoře místa a spolehlivosti. Začleněním ponorného kalového čerpadla do širšího rámce čištění mohou inženýři řešit problémy dynamiky tekutin a bezpečnosti životního prostředí efektivněji než s tradičními alternativami pro povrchovou montáž.

Základní role ponorných čerpadel

Primární funkcí ponorných čerpadel v kontextu odpadních vod je přemístění odpadních vod ze sběrných míst do čistíren. Na rozdíl od standardních odstředivých čerpadel, která mohou být umístěna v suchých studnách nebo nadzemních stanicích, je ponorná jednotka hermeticky uzavřena. Tato konstrukce zabraňuje poškození vnitřních součástí okolní kapalinou, ať už se jedná o šedou vodu, bouřkový odtok nebo těžký průmyslový odpad.

V komunálních podmínkách se tato čerpadla často používají ve stanicích výtahů. Když gravitační kanalizační potrubí dosáhnou hloubky, která znemožňuje další hloubení, ponorná čerpadla zvednou odpad do vyšší nadmořské výšky a umožní gravitaci pokračovat ve své práci. Tato schopnost je nezbytná pro rozšiřování městského uspořádání, kde by topografické variace jinak vyžadovaly masivní investice do infrastruktury.

Technické výhody v aplikacích odpadních vod

Jednou z nejvýznamnějších výhod použití ponorných čerpadel je odstranění problémů s plněním. Vzhledem k tomu, že čerpadlo je již ponořeno v kapalině, nevyžaduje sací zdvih nebo složité plnicí mechanismy často spojené se samonasávacími povrchovými čerpadly. To vede k vyšší mechanické účinnosti a snižuje riziko kavitace – běžné příčiny mechanického selhání při manipulaci s kapalinami.

Kromě toho je chladicí mechanismus těchto čerpadel ze své podstaty účinný. Okolní kapalina funguje jako chladič a odvádí teplo generované motorem během nepřetržitého provozu. To umožňuje použití vysoce výkonných motorů v kompaktních prostorách bez potřeby dodatečné ventilační nebo chladicí infrastruktury.

Rozmanitost v konstrukci ponorného čerpadla na odpadní vodu

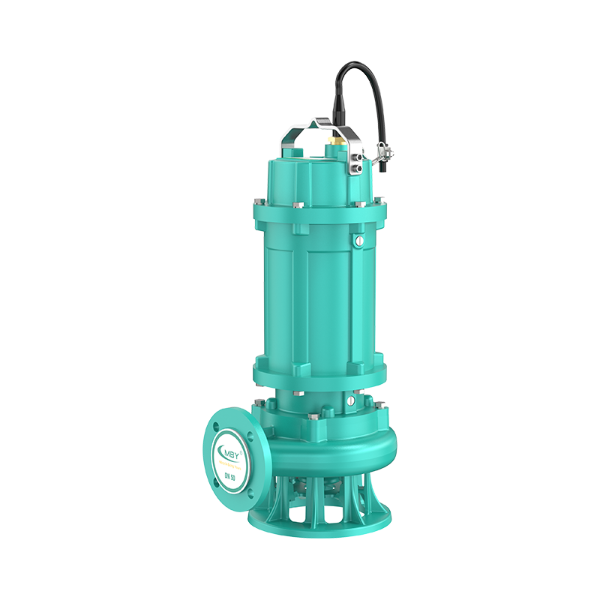

Ponorné kalové čerpadlo je speciálně navrženo tak, aby zpracovávalo pevné látky a vláknité materiály, které by ucpaly standardní vodní čerpadla. Konstrukce oběžného kola je určujícím znakem této kategorie. U odpadních vod obsahujících velké pevné látky se často používají vířivá oběžná kola k vytvoření vířivého efektu, který umožňuje pevným částicím procházet skříní čerpadla bez přímého kontaktu s lopatkami. Alternativně se pro požadavky na vysoký průtok, kde je primárním zájmem účinnost, používají kanálová oběžná kola.

Níže je uveden srovnávací přehled běžných typů oběžných kol používaných v těchto systémech:

Integrace do procesů léčby

Nakládání s odpadními vodami není jen o dopravě; zahrnuje složité biologické a chemické fáze čištění. V těchto fázích se používají ponorná čerpadla k udržení průtoku aktivovaného kalu, usnadnění provzdušňování a řízení recirkulace upravovaných kapalin.

Ve fázi sekundárního čištění se například používají ponorná míchadla (která sdílejí stejnou technologii motoru jako čerpadla) k udržení pevných látek v suspenzi v provzdušňovacích nádržích. Mezitím vysoce výkonná čerpadla přesunou „vratný aktivovaný kal“ zpět na začátek biologického procesu, aby udržely koncentraci mikroorganismů nezbytnou pro rozklad organické hmoty.

Provozní spolehlivost a údržba

O spolehlivosti systému odpadních vod nelze vyjednávat, protože selhání může vést ke kontaminaci životního prostředí a rizikům pro veřejné zdraví. Ponorná čerpadla přispívají k této spolehlivosti svou robustní konstrukcí. Většina jednotek průmyslové kvality je odlita z těžkých kovů, jako je železo nebo nerezová ocel, aby odolávaly korozivní povaze odpadních vod a chemických vedlejších produktů.

Údržba, i když se zdá obtížná kvůli ponořené povaze zařízení, je zefektivněna použitím systémů vodicích kolejnic. Tyto systémy umožňují zvednutí čerpadla na povrch za účelem kontroly, aniž by bylo nutné, aby personál vstupoval do mokré studny nebo aby se nádrž vypouštěla. Tato technologie „automatického spojování“ zajišťuje, že se čerpadlo po spuštění zpět na místo dokonale vyrovná s výtlačným potrubím, což snižuje prostoje a náklady na pracovní sílu.

Dopad na životní prostředí a účinnost

Moderní manipulace s kapalinami se výrazně zaměřuje na spotřebu energie. Vysoce účinná ponorná čerpadla jsou nyní vybavena pokročilou technologií motorů, jako jsou motory s permanentními magnety nebo frekvenční měniče (VFD). Nastavením rychlosti čerpadla tak, aby odpovídala skutečnému přítoku stanice, se minimalizuje plýtvání energií a výrazně se prodlouží životnost mechanických ucpávek a ložisek.

Ponořený provoz navíc výrazně snižuje hlučnost. V obytných oblastech, kde se stanice výtahů nacházejí v blízkosti domů, tlumící účinek vody a země zajišťuje, že systém pracuje diskrétně, což je obtížné dosáhnout s hlasitými, vzduchem chlazenými povrchovými motory.

Strategická výběrová kritéria

Výběr správného zařízení pro projekt odpadních vod vyžaduje důkladnou analýzu charakteristik kapaliny. Faktory, jako je úroveň pH, ​​koncentrace abrazivních zrn a maximální velikost potenciálních pevných látek, musí určovat materiál a konstrukci ponorného kalového čerpadla.

Závěr

Evoluce ponorných čerpadel proměnila hospodaření s odpadními vodami z logistické výzvy na vysoce kontrolovaný a účinný průmyslový proces. Jejich schopnost pracovat v drsných, nepřístupných prostředích při zachování vysokého výkonu je činí nepostradatelnými.

FAQ

1. Jaký je rozdíl mezi standardním ponorným čerpadlem a ponorným čerpadlem na odpadní vodu?
Standardní čerpadlo je obvykle navrženo pro čistou nebo mírně znečištěnou vodu a může se ucpat, pokud je vystaveno pevným částicím. Ponorné kalové čerpadlo se vyznačuje specializovanými oběžnými koly (jako jsou vírové nebo drtící lopatky) a většími vnitřními vůlemi speciálně navrženými pro manipulaci se surovou odpadní vodou, nečistotami a vláknitými materiály bez ucpání.

2. Jak ponorná čerpadla zvládají korozivní kapaliny v odpadních vodách?
Čerpadla určená pro odpadní vodu jsou obvykle konstruována z korozivzdorných materiálů, jako je ušlechtilá litina, kovy s epoxidovým povlakem nebo nerezová ocel. Kromě toho používají speciální mechanické ucpávky, často vyrobené z karbidu křemíku nebo karbidu wolframu, k ochraně motoru před agresivním chemickým prostředím.

3. Je obtížné opravit čerpadlo, které se nachází pod vodou?
Zatímco čerpadlo pracuje pod vodou, údržbu zjednodušují systémy vodicích lišt. Ty umožňují operátorům zvednout čerpadlo z kapaliny pomocí zvedáku. Čerpadlo se automaticky odpojí od potrubí ve spodní části a lze jej opravovat na povrchu, takže opravy jsou bezpečné a relativně rychlé.

4. Mohou tato čerpadla běžet nasucho, pokud hladina odpadní vody klesne příliš nízko?
Většina vysoce kvalitních ponorných čerpadel je navržena s tepelnými senzory, které vypnou motor, pokud se začne přehřívat. Obecně by však neměly běžet nasucho po delší dobu, protože se při chlazení spoléhají na okolní kapalinu. Některé modely jsou vybaveny „chladicím pláštěm“, který umožňuje provoz čerpadla, i když je pouze částečně ponořeno.

5. Jak dlouhá je typická životnost ponorného čerpadla v komunálním systému?
Při správném výběru a pravidelné preventivní údržbě může výkonné ponorné čerpadlo vydržet 10 až 15 let. Faktory, jako je abrazivita kapaliny, frekvence cyklů start-stop a konzistence napájení hrají hlavní roli ve skutečné životnosti zařízení.
